MGTSV-8b1 8芯單模層絞式礦用光纜
MGTSV光纜產品描述: 光纜采用松套層絞式結構,光纖套入由高模量聚酯材料制成的松套管中,套管內填充防水化合物。松套管 (和填充繩)圍繞金屬中心加強芯(磷化鋼絲)絞合成緊湊的纜芯,纜芯內的縫隙充以阻水油膏。纜芯外擠制藍色阻燃PVC護套?! GTSV光纜產品圖片: MGTSV光纜產品描述: MGTSV光纜
MGTSV光纜產品描述: 光纜采用松套層絞式結構,光纖套入由高模量聚酯材料制成的松套管中,套管內填充防水化合物。松套管 (和填充繩)圍繞金屬中心加強芯(磷化鋼絲)絞合成緊湊的纜芯,纜芯內的縫隙充以阻水油膏。纜芯外擠制藍色阻燃PVC護套?! GTSV光纜產品圖片: MGTSV光纜產品描述: MGTSV光纜
MGTSV光纜產品描述:
光纜采用松套層絞式結構,光纖套入由高模量聚酯材料制成的松套管中,套管內填充防水化合物。松套管 (和填充繩)圍繞金屬中心加強芯(磷化鋼絲)絞合成緊湊的纜芯,纜芯內的縫隙充以阻水油膏。纜芯外擠制藍色阻燃PVC護套。

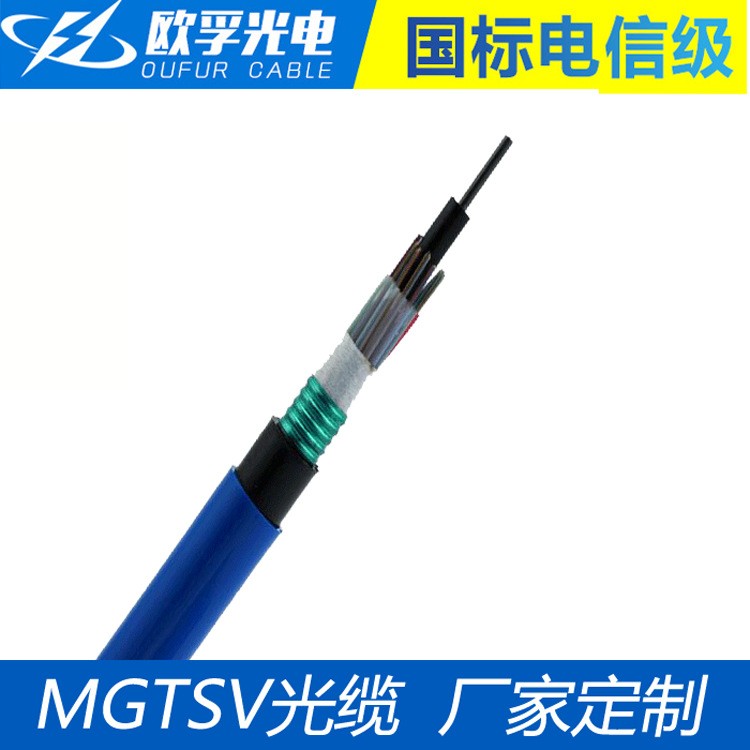

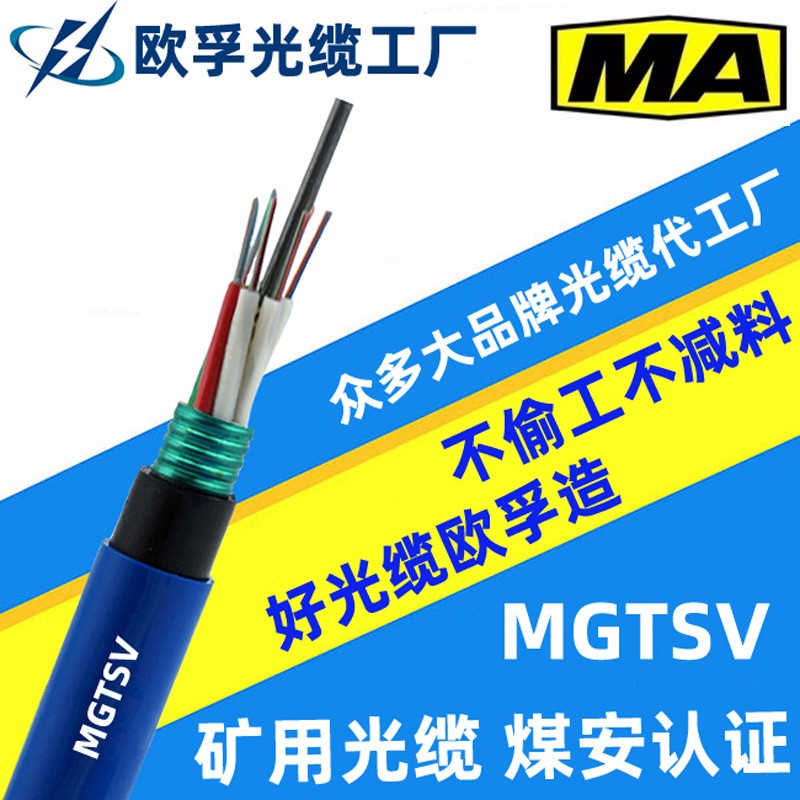

MGTSV光纜產品圖片:
MGTSV光纜產品描述:
MGTSV光纜采用松套層絞式結構,光纖套入由高模量聚酯材料制成的松套管中,套管內填充防水化合物。松套管 (和填充繩)圍繞金屬中心加強芯(磷化鋼絲)絞合成緊湊的纜芯,纜芯內的縫隙充以阻水油膏。纜芯外擠制藍色阻燃PVC護套。
光纜的設計充分考慮了礦用的實際情況, MGTSV光纜呈藍色,藍色阻燃PVC外護套。阻燃性好,為礦用光纜,煤礦使用居多。
MGTSV光纜產品特性:
·采用藍色阻燃PVC護套,具有良好的阻燃特性;
·抗拉伸、耐磨損、抗壓扁、抗沖擊、可反復彎曲、扭轉、曲繞、彎折 (彎曲角度不超90°)、槍擊等,具有很好的機械性能;
·溫度循環穩定、護套完整、防滲水滴流、阻燃等良好環境性能;
·精確控制的光纖余長和光纜絞合節距保證了光纜具有優異的抗拉性能和溫度特性;
·預期壽命大于30年。
MGTSV光纜應用范圍:
煤礦、金礦、鐵礦等礦井;
阻燃等區域光纜通訊。
MGTSV礦用光纜不僅繼承了光纖光纜的全部性能,而且由于煤礦行業的特殊要求,在提高其性能方面也有所增加。中央束型:光纖、光纖膏、松管、細鋼絲(多圈)、鋼帶、PE、內護層、阻燃護套(藍)從里到外依次為。
特征
緊套光纖還具備出色的防潮功能;緊套緩沖層容易剝離到光纖纖芯;與所有標準的各類連接器相兼容;簡化端接程序,降低端接成本。緊套光纖設計和阻燃或不延燃護套使室內光纜完全符合室內安全應用的要求。因而,室內高性能通信傳輸應用一般采用緊套光纖設計的室內光纜。
1.礦用光纜MGTSV是一種特殊用途的光纖光纜,即煤礦行業專用通信光纜,也就是煤礦、金礦、鐵礦等礦山使用的光纜。
2.MGTSV礦用光纜不僅繼承了光纖光纜的全部性能,而且由于煤礦工業的特殊需要,在提高其性能方面也有所增加。
這是防火性能的體現。防鼠性(礦山特殊環境),由于煤礦、金礦、鐵礦等礦山,尤其是煤礦,都是事故多發地區。為了保證在煤礦事故中通訊暢通,減少損失,國家安全生產監督管理局(國家煤礦安全監督局)規定,煤礦所使用的所有產品,包括通信光纜,即礦產品安全標志認證。
3.金礦、鐵礦石等沒有相應的標準,因?yàn)槊旱V光纜的綜合性能是礦山生產的唯一標準,也是行業對它的高度要求。
實行規范管理,其它礦山一般按煤礦光纜設計生產。
4.經安全標準認證的通信光纜只有一種型號MGTSV,有關要求如下。實際上,正式的實用范圍是:礦井隧道的豎井巷道。
結構
按A-中心管型(2-12芯,由于技術問題,只能生產至12芯)
層絞線(2-144芯,一般小于12芯時偏置中心束管)
1.中心束管型:光纖、光纖膏、松管、細鋼絲(多圈)、鋼帶、PE、內護層、阻燃護套(藍)從里到外依次為。

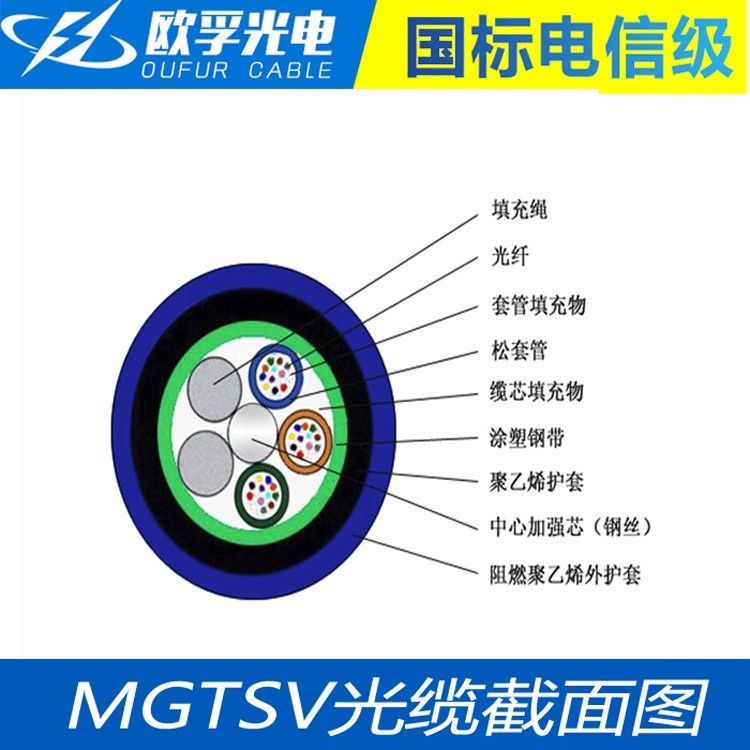

2.層疊:中央加強件(一般用磷化鋼絲)、光纖、光纖膏、松套管、扎帶、纜膏、鋼帶、PE內護層,從里到外依次為中心加強件。
阻燃劑外罩(藍色)
礦山阻燃性光纜的結構是將單模或多模光纖放入松套筒中,并在套管內填充阻水化合物。在光纜芯子的中心是一根磷化鋼絲或擠壓聚乙烯鋼絲繩動套(或填充繩和信號線)圍繞著中心加強芯,形成緊湊的圓形光纜芯。鋼絲繩芯內襯填充阻水鋼-聚乙烯粘結層內護套后,用藍色、阻燃聚氯乙烯護套制成光纜。
規格
MGTSV(2-12芯)中央束管礦用光纜。
線纜外徑:11.4mm,光纜重量:190kg/km,最小彎曲半徑:120(靜態)/240(動態),拉伸力:1500N/600N(長期)壓平性能:1000N/100mm。
MGTSV(2-72芯)層絞式光纜。
1.2-30芯。
纜繩直徑:12.7毫米,光纜重量:180kg/km,最小彎曲半徑:160(靜態)/320(動態)
2.32-60核。
外直徑:13.9mm,光纜重量:240kg/km,最小彎曲半徑:170(靜態)/340(動態)
3.62-72芯子。
外直徑:15.1mm,光纜重量:286kg/km,最小彎曲半徑:190(靜態)/380(動態)
類別
1.根據光纜傳輸介質—光纖(玻璃或塑料纖維)的特性,可以分為單模光纖和多模光纖,
2.根據所選擇的光纖特性,礦用光纜分為單模光纜和多模光纜。
3.單模態(B):表示介質(通常是二氧化硅,即玻璃)僅傳輸一種波長(頻率),略粗于頭發的導體(通常稱為玻璃絲)
脆性,脆性強,韌性強(拉力大),頭發的力學性質幾乎是相反的,由于介質中的其它成分,使得光傳遞性能不一致,單模光纖被細分為:B1.1(無色散位移單模光纖ITU-TG652)和B4(非零色散位移單模光纖ITU-TG655),通常波長是1310nm或1550nm。
4.多模態A1(ITU-TG651):表示可在該介質(單模)中同時傳輸多個波長(頻率),而多模數光纖(即同上)略厚于頭發的導體(A1a(50/125)和A1b(62.5/125),通用名稱ITU-TG651。
5.光纖傳送距離。
通常單模傳輸可以達到120km,多模傳輸為2km;10/100/1000m光信號一般可達60-80km;多模式傳輸。事事500m--50/125um;200m--62.5/125um,所以多模的通用用途是室內或跳線,單模的則是野外長距離輸送。
